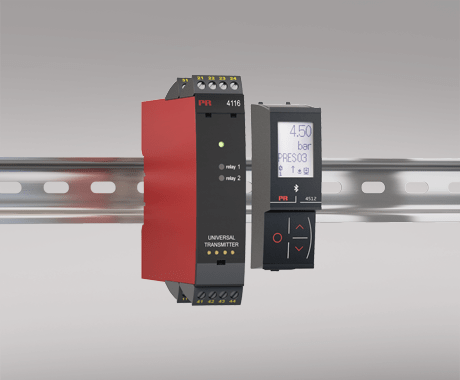

通用变送器
4116
RTD、TC、Ohm、电位器、mA 和 V 的输入
2 线制供电 > 16 V
经 FM 批准，可安装在 Div. 2 区域
电流、电压和 2 个继电器的输出
通用交流或直流电源
应用
通过 RTD 或 TC 传感器执行线性电子温度测量。
将线性电阻变化转化为标准模拟量电流/电压信号，例如电磁阀和蝶阀或其它附带电位器的线性移动设备。
用于 2 线制变送器的电源模块和信号隔离器。
带有 2 对无源继电器触点和模拟量输出的过程控制。
模拟量信号电气隔离，以及浮地信号的测量。
4116 严格依照安全要求设计，因此适用于 SIL 2 的安装。
适用于根据 ISO-13849 达到性能等级“d”的系统。。
技术特点
4116 与 PR 4500 显示/编程装置联用时，可对所有参数进行修改以适用于任何应用。4116 配有电子硬件开关，因此不必打开设备设置 DIP 拨码开关。
前侧绿色/红色 LED 指示正常运行和故障情况。每个激活的输出继电器都将亮起一盏黄色 LED。
持续监测重要的储存数据，以保障使用安全。
4 端口 2.3 kVAC 电气隔离。。
安装/调试/编程
功耗非常低意味着设备可以并排安装，而无需留有空隙，即使在 60°C 的环境温度下也是如此。
配置、监测、两点过程校准等操作都可使用 PR 生产的 4500 可拆卸显示屏完成。
所有编程操作都可设置密码保护。
环境条件
工作温度 -20°C 至 +60°C
存储温度 -20°C 至 +85°C
标定温度 20...28°C
相对湿度 < 95% RH （无冷凝）
防护等级 IP20
机械规格
结构尺寸（高x宽x深） 109 x 23,5 x 104 mm
结构尺寸（高x宽x深）- 安装了 PR 4500 时 109 x 23,5 x 131 mm
重量（大约） 175 g
重量（包含4501 / 451x） 190 g / 205 g
导线规格 0,13...2,08 mm2 / AWG 26...14 绞线
螺丝端子力矩 0,5 Nm
抗振规格 IEC 60068-2-6
2...13.2 Hz ±1 mm
13.2...100 Hz ±0,7 g
常用规格
电源
电源电压，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC
熔断器 400 mA SB / 250 VAC
最大功耗 ≤ 2,5 W
最大部功耗 ≤ 2,5 W
隔离电压
测试电压 2,3 kVAC
工作电压 250 VAC (增强) / 500 VAC (基本)
响应时间
温度输入（0...90%， 100...10%） ≤ 1 s
mA / V 输入（0...90%， 100...10%） ≤ 400 ms
辅助电源
2线制供电（端子 44...43） 25...16 VDC / 0...20 mA
程序设计 PR 4500通信接口
信号动态范围，输入 24 bit
信号动态范围，输出 16 bit
信噪比 最小 60 dB (0...100 kHz)
精度 优于 0,1% 所设量程
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程
输入规格
RTD 输入
RTD 类型 Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100
电缆电阻 50 Ω (最大)
传感器电流 额定 0,2 mA
传感器电缆电阻对精度的影响（3-/4-线） < 0,002 Ω / Ω
传感器故障检测 Yes
短路检测 < 15 Ω
线性电阻输入
线性电阻 最小…最大 0 Ω...10000 Ω
电位器输入
电位器 最小…最大 10 Ω...100 kΩ
TC 输入
热电偶型号 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端补偿（CJC），通过内置传感器的连接器5910实现外部补偿 20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C
冷端补偿（CJC），通过内置传感器实现内部补偿 ±(2,0°C + 0,4°C * Δt)
传感器故障检测 Yes
传感器故障电流：测量时/其它 额定 2 µA / 0 µA
电流输入
测量范围 0...23 mA
可调测量范围 0...20 和 4...20 mA
输入电阻 额定 20 Ω + PTC 50 Ω
传感器故障检测：4...20 mA 回路断线 Yes
电压输入
测量范围 0...12 VDC
可设定测量范围 0/0,2...1, 0/1...5, 0/2...10 VDC
输入电阻 额定 10 MΩ
输出规格
电流输出
信号范围 0...23 mA
可设定信号范围 0...20/4...20/20...0/20...4 mA
负载（@电流输出） ≤ 800 Ω
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出 0 / 3,5 / 23 mA / 无
符合 NAMUR NE43 标准的上限/下限电流 23 mA / 3,5 mA
输出限值，4...20 和 20...4 mA 信号 3,8...20,5 mA
输出限值，0...20 和 20…0 mA 信号 0...20,5 mA
电流限值 ≤ 28 mA
电压输出
信号范围 0...10 VDC
可设定信号范围 0/0,2...1; 0/1...5 ; 0/2...10; 1...0,2/0; 5...1/0; 10...2/0 V
负载（@电压输出） ≥ 500 kΩ
继电器输出
继电器功能 开关点，窗口功能，传感器故障报警，输出锁存功能，上电和断电状态指示
最大电压 250 VAC / VDC
最大电流 2 A
最大 AC 功率 500 VA
Max. DC current, resistive load > 30 VDC 请查看手册描述
符合标准
EMC 2014/30/EU & UK SI 2016/1091
LVD 2014/35/EU & UK SI 2016/1101
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
认证
c UL us, UL 508 E231911
FM 3025177
DNV Marine TAA0000101
EU RO MR Type Approval MRA000000Z
SIL 符合 SIL 应用要求的硬件评估
