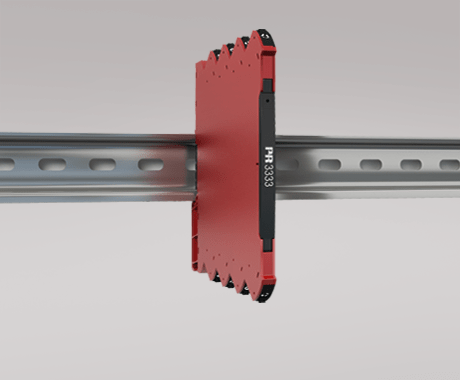

二线制 Pt100 变送器
3333
高精度，优于 0.1% 所设量程
6.1 mm 超薄外壳
优秀的 EMC 电磁兼容性能以及 50/60 Hz 噪声抑制功能
可选 < 30 ms / 300 ms 响应时间
通过DIP拨码开关设定参数
应用
3333 温度变送器可以测量标准 2-，3- 和 4-线 Pt100 温度传感器，提供无源模拟量电流输出。
3333 能够安装在安全区域或 Zone 2 / Division 2 区域。
具备船级社认证，适用船舶行业应用。
技术特点
宽电压范围回路供电 3.3...35 VDC。
< 30 ms 快速响应时间条件下，还同时具备传感器故障监测功能。
可选 300 ms 响应时间，当需要信号阻尼时。
所有量程范围内的高转换精度，优于 0.1% 所设量程。
符合 NAMUR NE21 要求，3333 能在严苛 EMC 环境下提供顶级的测量性能。
产品按照 NAMUR NE43 标准要求，定义了超量程和传感器故障时特殊输出电流。
所有端子都带过电压和极性反接保护。
卓越的信噪比 > 60 dB。
安装调试
通过DIP拨码开关调节参数，可调超过1000种设定组合。
6.1 mm 超薄外壳，允许每米 DIN 导轨安装多达165片产品，且产品间无需任何间隙空间。
宽环境温度范围 -25...+70°C。
环境条件
工作温度 -25°C 至 +70°C
存储温度 -40°C 至 +85°C
标定温度 20...28°C
相对湿度 < 95% RH （无冷凝）
防护等级 IP20
安装条件 污染等级 2 & 测量/过压等级 II
机械规格
结构尺寸（高x宽x深） 113 x 6,1 x 115 mm
重量（大约） 70 g
DIN轨类型 DIN EN 60715/35 mm
导线规格 0,13...2,5 mm2 / AWG 26...12 绞线
螺丝端子力矩 0,5 Nm
抗振规格 IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g
常用规格
电源
电源电压 3,3...35 VDC
最大功耗 0.80 W
部功耗 12 mW...0,8 W
响应时间
响应时间 (0...90%, 100...10%) < 30 ms / 300 ms（可选）
电压降 3,3 VDC
信噪比 最小 60 dB
程序设计 DIP拨码开关
信号动态范围，输入 23 bit
信号动态范围，输出 18 bit
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程
拨码开关设置错误识别 3,5 mA
输入规格
RTD 输入
温度范围，Pt100 -200...+850°C
最小测量范围（量程） 10°C
精度：取两者中较大值 优于 0,1% 所设量程 或 0,2°C
温度系数：取两者中较大值 0,02°C/°C 或 = ±0,01%/°C
传感器电流 < 150 µA
传感器电缆电阻 < 50 Ω per wire
传感器电缆电阻对精度的影响（3-/4-线） < 0,002 Ω / Ω
传感器故障检测 Yes - 通过拨码开关选择
传感器断路检测 > 800 Ω
传感器短路检测 < 18 Ω
输出规格
常用输出规格
更新时间 10 ms
电流输出
可设定信号范围 4...20 和 20...4 mA
负载（@电流输出） ≤ (Vsupply - 3,3) / 0,023 [Ω]
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出 3,5 mA 或 23 mA / 符合 NAMUR NE43 标准或 OFF
I.S. / Ex marking
ATEX II 3 G Ex ec IIC T4 Gc
IECEx Ex ec IIC T4 Gc
FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, AEx nA IIC T4
FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, Ex nA IIC T4
EAC Ex 2Ex nA IIC T4 Gc X
符合标准
EMC 2014/30/EU & UK SI 2016/1091
LVD 2014/35/EU & UK SI 2016/1101
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011
认证
ATEX KEMA 10ATEX0147 X
IECEx KEM 10.0068X
UKEX DEKRA 21UKEX0055X
c FM us FM17US0004X / FM17CA0003X
c UL us, UL 61010-1 E314307
EAC Ex RU C-DK.HA65.B.00355/19
DNV Marine TAA00001RW
