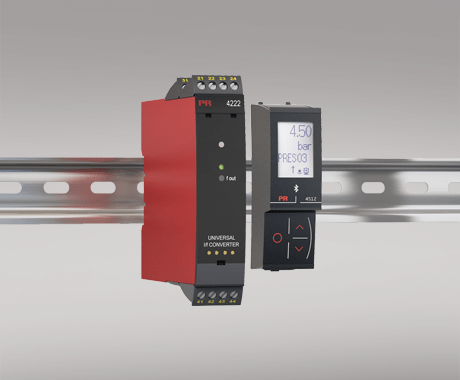

通用 I/f 变送器
4222
RTD、TC、Ohm、电位器、mA 和 V 的输入
频率输出 NPN、PNP 和 TTL
生成频率 0...25000 Hz
2 线制供电 > 16 V
通用交流或直流电源
高级功能
通过 RTD 或 TC 传感器执行线性电子温度测量。
将线性电阻变化转化为频率信号，例如电磁阀和蝶阀或其它附带电位器的线性移动设备。
用于 2 线制变送器的电源模块和信号隔离器。
通过将频率信号传输到 PLC 或过程计算机等设备，进行过程控制。
模拟量电气隔离，以及转换为频率信号。
技术特点
4222 与 PR 4500 显示/编程装置联用时，可对所有参数进行修改以适用于任何应用。4222 配有电子硬件开关，因此不必打开设备设置 DIP 拨码开关。
前侧绿色 LED 指示正常运行。
持续监测重要的储存数据，以保障使用安全。
3 端口 2.3 kVAC 电气隔离。
安装/调试/编程
功耗非常低意味着设备可以并排安装，而无需留有空隙，即使在 60°C 的环境温度下也是如此。
配置、监测、两点过程校准等操作都可使用 PR 生产的 PR4500 可拆卸显示屏完成。
所有编程操作都可设置密码保护。
环境条件
工作温度 -20°C 至 +60°C
标定温度 20...28°C
相对湿度 < 95% RH （无冷凝）
防护等级 IP20
机械规格
结构尺寸（高x宽x深） 109 x 23,5 x 104 mm
结构尺寸（高x宽x深）- 安装了 PR 4500 时 109 x 23,5 x 131 mm
重量（大约） 155 g
重量（包含4501 / 451x） 170 g / 185 g
导线规格 0,13...2,08 mm2 / AWG 26...14 绞线
螺丝端子力矩 0,5 Nm
常用规格
电源
电源电压，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC
熔断器 400 mA SB / 250 VAC
最大功耗 ≤ 2,5 W
最大部功耗 ≤ 2,5 W
隔离电压
隔离电压，测试/工作 2,3 kVAC / 250 VAC
响应时间
温度输入，可设定（0...90%， 100...10%） 1...60 s
mA / V 输入（可设定） 0,4...60 s
辅助电源
2线制供电（端子 44...43） 25...16 VDC / 0...20 mA
程序设计 PR 4500通信接口
信噪比 最小 60 dB (0...100 kHz)
精度 优于 0,1% 所设量程
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程
输入规格
RTD 输入
RTD 类型 Pt100, Ni100, lin. R
电缆电阻 50 Ω (最大)
传感器电流 额定 0,2 mA
传感器故障检测 Yes
短路检测 < 15 Ω
TC 输入
热电偶型号 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端补偿（CJC），通过内置传感器实现内部补偿 < ±1,0°C
传感器故障检测 Yes
传感器故障电流：测量时/其它 额定 2 µA / 0 µA
电流输入
测量范围 0...23 mA
可调测量范围 0...20 和 4...20 mA
输入电阻 额定 20 Ω + PTC 50 Ω
电压输入
测量范围 0...12 VDC
可设定测量范围 0/0,2...1, 0/0,5...2,5, 0/1...5, 0/2...10 VDC
输入电阻 额定 10 MΩ
输出规格
频率输出范围 0...25000 Hz
最小频率（量程） 0 Hz
其他输出类型 PNP，NPN 和 TTL
传感器故障报警输出，可设定 0...26250 Hz
所设量程 = 当前所选范围
符合标准
EMC 2014/30/EU & UK SI 2016/1091
LVD 2014/35/EU & UK SI 2016/1101
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC LVD TR-CU 004/2011
认证
c UL us, UL 508 E231911
FM3025177
