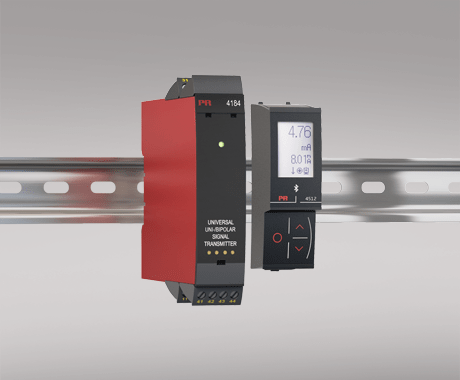

通用单/双极性信号变送器
4184
该模块可测量高达 ±300 V / ±100 mA直流输入，最小测量范围低至 25 mV / 0.5 mA
无源/有源电流输出和缓冲电压输出
快速响应时间 < 20 ms，高精度 < 0.05％
通用电源供电 21.6…253 VAC / 19.2…300 VDC
应用
< 20 ms 快速响应时间，适用于测量由扭矩，位置，电流&加速度传感器产生的信号。
用户可配置的单/双极性输入输出意味着 4184 几乎适用于任何直流电压或电流转换。
可在 ±300 VDC 和 ±100 mA 范围内自由设定。
内置激励源，允许测量 2-线或 3-线变送器或电位器。
有源/无源输入输出使 4184 能完美匹配电流回路。
将窄双极性输入转换为宽双极性或单极性输出，例如 ±1 V 输入 = ±10 V 或 4...20 mA 输出。
可选的正向或反向输入输出使 4184 适用于比例控制应用。
可配置的输入限制控制输出值以增加安全性。
±20 VDC 缓冲电压输出，用于控制例如 PVG 32 阀（6...18 VDC）等设备。
具备无源和有源输入和输出。
4184 按照严格的安全要求进行设计，因此适用于 SIL 2 安装应用。
适用于符合 ISO-13849 标准的性能等级（PL）为“d”的系统。
技术特点
运用最新的模拟和数字技术，获得最高的精度和抗干扰能力。
通过选择 S4…20 mA 可以获得输出安全反馈。
电流输出负载高达 1000 欧姆，可调响应时间为 0.0…60.0 秒。
卓越的 mA 输出负载稳定性 < 0.001% 所设量程 / 100 欧姆。
符合 NAMUR NE21 标准要求，确保在恶劣的 EMC 环境中仍能保持高精度。
符合 NAMUR NE43 标准要求，允许控制系统轻松检测输入故障。
每个模块都经过高达 2 .3 kVAC ，3 端口电气隔离测试。
优异的信噪比 > 60 dB。
安装调试
极低的功耗意味着即使在 60°C 环境温度下，也可以并排安装无需间隙。
可拆卸的 PR 4500 显板实现参数配置，过程监控，2 点过程校准和更多功能。
所有参数密码保护。
环境条件
工作温度 -20°C 至 +60°C
存储温度 -20°C 至 +85°C
标定温度 20...28°C
相对湿度 < 95% RH （无冷凝）
防护等级 IP20
机械规格
结构尺寸（高x宽x深） 109 x 23,5 x 104 mm
结构尺寸（高x宽x深）- 安装了 PR 4500 时 109 x 23,5 x 131 mm
重量（大约） 155 g
重量（包含4501 / 451x） 170 g / 185 g
DIN轨类型 DIN EN 60715/35 mm
导线规格 0,13...2,08 mm2 / AWG 26...14 绞线
螺丝端子力矩 0,5 Nm
常用规格
电源
电源电压，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC
最大功耗 ≤ 2,5 W
部功耗 ≤ 2,0 W
隔离电压
测试电压 2,3 kVAC
工作电压 250 VAC (增强) / 500 VAC (基本)
响应时间
响应时间 (0...90%, 100...10%) < 20 ms
辅助电源
2线制回路供电 > 16 V @ 23 mA
3线制回路供电 > 18...< 28 V @ 23...0 mA
回路供电限制，端子 44， 额定值 27...35 mA avg., < 80 mA peak
参考电压 2.5 VDC ±0.5%
参考电压 (1) 0...15 mA
电流限值， 参考电压 < 60 mA
程序设计 PR 4500通信接口
信号动态范围，输入 24 bit
信号动态范围，输出 18 bit
信噪比 > 60 dB
带宽 (3 dB) > 40 Hz
精度 优于 0,05% 所设量程
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程
传导排放，A类 150 kHz...10 MHz
输入规格
电流输入
信号范围 ±100 mA
可调测量范围 0...1, 0...5, 1...5, 0...20, 4...20, ±1, ±5, ±10, ±20, ±50, ±100 mA
自定义配置的信号范围 ±100 mA
最小测量范围（量程） 0.5 mA
输入压降 0.6 V @ 20 mA 额定
电压输入
信号范围 ±300 VDC
可设定测量范围 0...0.1, 0...1, 0.2...1, 0...2.5, 0...5, 1...5, 0...10, 2...10, 0...100, 0...300, ±0.1, ±1, ±2.5, ±5, ±10, ±100, ±300 V
自定义配置的信号范围 ±300 V
最小测量范围（量程） 25 mV
输入电阻 额定 3 MΩ（> 2,5 VDC） 额定 > 10 MΩ（= 2,5 VDC）
电位器输入
3线电位器输入 0...100%
参考电压 2.5 V
校准电阻 5 kΩ
最小电位器电阻 200 Ω
输出规格
电流输出
信号范围 0...23 mA（单极性） -23...+23 mA（双极性）
自定义可配置的输出范围 ±20 mA
最小信号范围 4 mA
负载（@电流输出） ≤ 1000 Ω / ± 20 V @ ±20 mA
电流限值 ≤ 28 mA（单极性） ± 28 mA（双极性）
负载稳定性 ≤ 0.001% of span / 100 Ω
响应时间（可设定） 0.0...60.0 s
无源二线制 mA 输出
可设定范围 0...20 和 4...20 mA
外部2线制供电范围 3.5...28.8 VDC
电压输出
可设定信号范围 0/0,2...1; 0/1...5 ; 0/2...10 V ±1，±5 和 ±10 V
正向或反向输出
负载（@电压输出） ≥ 500 kΩ
响应时间（可设定） 0.0...60,0 s
分流电压输出
信号范围 ± 1.2 V / ± 12 V
可配置的标准范围 0...1, 0...2.5, 0...5, 1...5, 0...10, 2...10 V ±1, ±2.5, ±5, ±10 V
最小量程 0,8 V
自定义可配置的输出范围 ±10 V
负载，最小 > 500 kΩ
缓冲电压输出
信号范围 ± 23 V
可设定标准范围 0...1, 0.2...1, 0...2.5, 0...5, 1...5, 0...10, 2...10, 0...20, 4...20 V ±1, ±2.5, ±5, ±10, ±20 V
最小量程 0,8 V
自定义可配置的输出范围 ±20 V
电流限值 < 50 mA
负载，最小 > 2 kΩ
符合标准
EMC 2014/30/EU & UK SI 2016/1091
LVD 2014/35/EU & UK SI 2016/1101
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
认证
c UL us, UL 508 E248256
SIL 符合 SIL 应用要求的硬件评估
