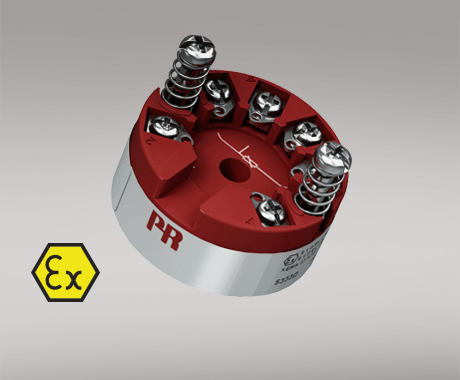

二线制可编程变送器
5333D
RTD 或 Ohm 信号输入
高测量精度
3-线传感器连接
可设定传感器故障状态
标准 DIN B型传感器头部安装
应用
Pt100...Pt1000 或 Ni100...Ni1000 传感器线性化温度测量。
转换线性电阻阻值变化为标准模拟量电流信号，例如：阀信号，或欧姆输出液位计。
技术特点
参数设定简单方便。
3-线 RTD 和电阻输入电缆自动补偿。
安装调试
标准 DIN B型传感器头部安装。
环境条件
工作温度 -40°C 至 +85°C
标定温度 20...28°C
相对湿度 < 95% RH （无冷凝）
防护等级（外壳/端子） IP68 / IP00
机械规格
结构尺寸 Ø 44 x 20,2 mm
重量（大约） 50 g
导线规格 1 x 1,5 mm2 绞线
螺丝端子力矩 0,4 Nm
抗振规格 IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g
常用规格
电源
电源电压 8,0...30 VDC
部功耗 25 mW…0,7 W
响应时间
响应时间（可设定） 0,33...60 s
电压降 8,0 VDC
预热时间 5 分钟
程序设计 Loop Link
信噪比 最小 60 dB
精度 优于 0,1% 所设量程
信号动态范围，输入 19 bit
信号动态范围，输出 16 bit
电源电压变化对精度的影响 < 0,005% 所设量程 / VDC
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
输入规格
常用输入规格
最大偏移量 所选输入类型最大值的 50%
RTD 输入
RTD 类型 Pt100, Ni100, lin. R
电缆电阻 10 Ω (最大)
传感器电流 > 0,2 mA, < 0,4 mA
传感器电缆电阻对精度的影响（3-线） < 0,002 Ω / Ω
传感器故障检测 Yes
线性电阻输入
线性电阻 最小…最大 0 Ω...10000 Ω
输出规格
电流输出
信号范围 4…20 mA
最小信号范围 16 mA
负载（@电流输出） ≤ (Vsupply - 8) / 0,023 [Ω]
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出 可设定 3,5…23 mA
符合 NAMUR NE43 标准的上限/下限电流 23 mA / 3,5 mA
常用输出规格
更新时间 135 ms
所设量程 = 当前所选范围
I.S. / Ex marking
ATEX II 1 G Ex ia IIC T6...T4 Ga, II 2 D Ex ia IIIC Db, I M1 Ex ia I Ma
IECEx Ex ia IIC T6...T4 Ga, Ex ia IIIC Db, Ex ia I Ma
FM, US Cl. I, Div. 1, Gr. A, B, C, D T4/T6; Cl. I Zone 0, AEx ia IIC T4/T6; Cl. 1, Div. 2, Gr. A, B, C, D, T4/T6
CSA Cl. I, Div. 1, Gr. A, B, C, D Ex ia IIC, Ga
INMETRO Ex ia IIC T6...T4 Ga, Ex ia IIIC Da
符合标准
EMC 2014/30/EU & UK SI 2016/1091
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011
认证
DNV Marine TAA0000101
ATEX DEKRA 20ATEX0105X
IECEx DEK 20.0062X
FM FM17US0013X
CSA 1125003
INMETRO DEKRA 16.0014 X
EAC Ex RU C-DK.HA65.B.00355/19
