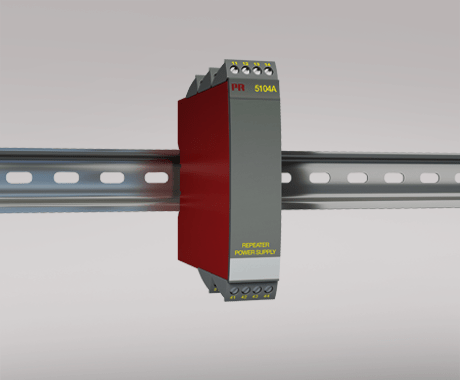

中继器/电源
5104A
单/双通道版本
3- / 5-端口 3,75 kVAC 电气隔离
回路供电 > 17,1 V
20 种可设测量范围
交直流通用电源供电
应用
二线制变送器的信号隔离器和供电电源。
接收模拟量电流/电压信号的隔离器。
模拟量电流/电压信号 1 : 1 传输或变送。
技术特点
通过 5104A 内置的DIP拨码开关可选20种预制测量范围，无需额外校准。特殊测量范围可定制。
PR5104A 是基于微处理器技术的增益和偏置。模拟量信号的传输响应时间小于 25 ms。
输入，输出，电源的浮地和电气都相互独立。
输出有源电流/电压信号，或2线制电流信号。
安装调试
标准垂直或水平 DIN 导轨安装。选用双通道版本时，每米 DIN 导轨可以实现多达84个通道。
环境条件
工作温度 -20°C 至 +60°C
标定温度 20...28°C
相对湿度 < 95% RH （无冷凝）
防护等级 IP20
机械规格
结构尺寸（高x宽x深） 109 x 23,5 x 130 mm
重量（大约） 225 g
DIN轨类型 DIN 46277
导线规格 1 x 2,5 mm2 绞线
螺丝端子力矩 0,5 Nm
常用规格
电源
电源电压，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC
熔断器 400 mA SB / 250 VAC
最大功耗 ≤ 3 W（双通道）
部功耗 ≤ 2 W（双通道）
隔离电压
隔离电压，测试/工作 3,75 kVAC / 250 VAC
PELV/SELV IEC 61140
响应时间
响应时间 (0...90%, 100...10%) < 25 ms
辅助电源
2线制供电（端子 44...42 和 54...52） 28...17,1 VDC / 0...20 mA
信噪比 最小 60 dB (0...100 kHz)
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程
输入规格
常用输入规格
最大偏移量 最大值的 20%
电流输入
测量范围 0...20 mA
最小测量范围（量程） 16 mA
输入电阻 额定 10 Ω + PTC 10 Ω
电压输入
测量范围 0...10 VDC
最小测量范围（量程） 8 VDC
输入电阻 > 2 MΩ
输出规格
电流输出
信号范围 0...20 mA
最小信号范围 16 mA
负载（@电流输出） ≤ 600 Ω
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
电流限值 ≤ 28 mA
无源二线制 mA 输出
最大外部2线制供电 29 VDC
外部2线制电源电压变化的影响 < 0,005% 所设量程 / V
电压输出
信号范围 0...1 VDC / 0...10 VDC
最小信号范围 0,8 VDC / 8 VDC
负载（@电压输出） ≥ 500 kΩ
所设量程 = 当前所选范围
符合标准
EMC 2014/30/EU
LVD 2014/35/EU
EAC TR-CU 020/2011
认证
c UL us, UL 508 E231911
DNV Marine TAA0000101
