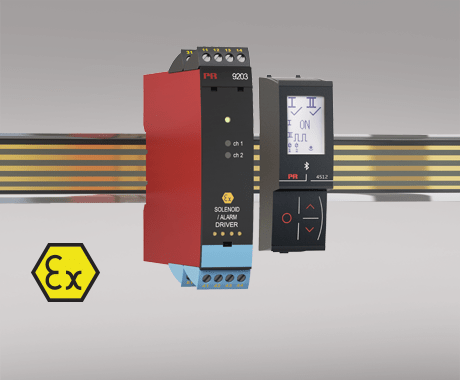

电磁阀/警报灯驱动器
9203B
危险区域电磁阀，警报 LED 灯/喇叭驱动安全栅
扩展的自我诊断
单/双通道版本
允许独立供电或电源导轨供电，例如 PR 9400
通过全面评估的 SIL 2 认证
高级功能
危险区域电磁阀等通用驱动安全栅，内置三路安全接口适配不同规格电磁阀。
两种不同输出规格可选，低电流（35 mA）和高电流（60 mA）输出。
通过可拆卸显示面板调节和显示过程参数（PR 4500）。
每个通道都可通过 4500 选择直接或者反转输出，同时降低输入危险区域的电流，适应防爆要求。
通过选配 PR 4500 显示面板监控输出到危险区域的电流。
通过电源导轨（可选）和直接供电实现电源冗余。
应用
9203B 可以安装于安全区域或zone 2 和 Cl. 1 / Div 2 区域，并将信号传输到 zone 0, 1, 2 和 zone 20, 21, 22 包括 M1 mining / Class I/II/III, Div. 1, Gr. A-G 区域信号。
9203B 通过输入 NPN/PNP 和开关信号进行控制。
通过独立状态继电器或电源导轨指示产品和传感器故障报警。
9203B 根据 IEC 61508 要求设计，开发和认证，符合 SIL 2 应用要求。
适用于符合 ISO-13849 标准的性能等级（PL）为“d”的系统。
技术特点
1个绿色和2个黄色/红色前端 LED 灯指示正常运行和故障状态。
2,6 kVAC 电气隔离（输入/输出/电源端口）。
安装调试
标准垂直或水平 DIN 导轨安装，无需安装间隙。
环境条件
工作温度 -20°C 至 +60°C
存储温度 -20°C 至 +85°C
标定温度 20...28°C
相对湿度 < 95% RH （无冷凝）
防护等级 IP20
安装条件 污染等级 2 & 测量/过压等级 II
机械规格
结构尺寸（高x宽x深） 109 x 23,5 x 104 mm
结构尺寸（高x宽x深）- 安装了 PR 4500 时 109 x 23,5 x 131 mm
重量（大约） 170 g
DIN轨类型 DIN EN 60715/35 mm
导线规格 0,13...2,08 mm2 / AWG 26...14 绞线
螺丝端子力矩 0,5 Nm
抗振规格 IEC 60068-2-6
2...13.2 Hz ±1 mm
13.2...100 Hz ±0,7 g
常用规格
电源
电源电压 19,2...31,2 VDC
熔断器 1,25 A SB / 250 VAC
最大功耗 ≤ 1.9 W / ≤ 3.1 W (1 / 2 通道) - 低电流 ≤ 2.5 W (1 通道) - 高电流
最大部功耗, 1 / 2 通道 ≤ 1.1 W / ≤ 2.0 W (1 / 2 通道) - 低电流
最大部功耗 ≤ 1.7 W (1 通道) - 高电流
隔离电压
测试/工作：输入和其他所有之间 2,6 kVAC / 300 VAC 增强隔离
输出 1 和输出 2 之间 1,5 kVAC / 150 VAC 增强隔离
状态继电器和电源之间 1,5 kVAC / 150 VAC 增强隔离
程序设计 PR 4500通信接口
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程
输入规格
NPN 和机械开关
低电平触发标准 ≤ 2,0 VDC
高电平触发标准 ≥ 4,0 VDC
最大外接电压 28 VDC
输入阻抗 3,5 kΩ
PNP
低电平触发标准 ≤ 8,0 VDC
高电平触发标准 ≥ 10,0 VDC
最大外接电压 28 VDC
输入阻抗 3,5 kΩ
输出规格
状态继电器
最大电压 125 VAC / 110 VDC
最大电流 0.5 AAC / 0.3 ADC
最大 AC 功率 62,5 VA / 32 W
输出波纹 < 40 mVRMS
符合标准
EMC 2014/30/EU & UK SI 2016/1091
LVD 2014/35/EU & UK SI 2016/1101
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011
认证
ATEX KEMA 07ATEX0147 X
IECEx KEM 09.0001X
UKEX DEKRA 21UKEX0181X
c FM us FM19US0057X / FM19CA0030X
INMETRO DEKRA 16.0006 X
c UL us, UL 61010-1 E314307
c UL us, UL 913 E233311（仅9203xxxx-U9）
CCC 2020322304003423
KCs 21_AV4BO_0182X / 21_AV4BO_0183X (仅 9203Bxxx-KCs)
EAC Ex RU C-DK.HA65.B.00355/19
DNV Marine TAA00000JD
ClassNK TA18527M
SIL SIL 2 认证&全面评估 符合 IEC 61508 标准
