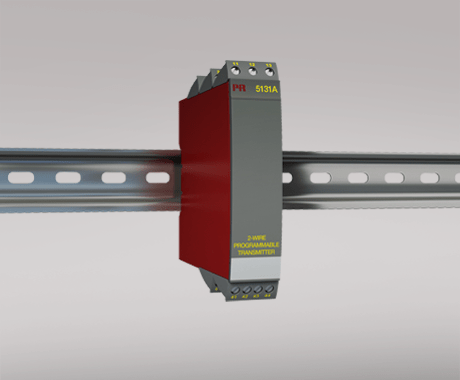

二线制可编程变送器
5131A
RTD，TC，mV，线性电阻，mA 和 V 信号输入
3,75 kVAC 电气隔离性能
4...20 mA 回路输出
单/双通道版本
标准 DIN 轨道安装
总览
高级功能
5131A 变送器能通过安装在标准 PC 上的 PReset 软件配合回路通讯器设定产品参数。
应用
通过跳线选择输入类型，通道间跳线独立。
输入电流可设定范围 0...100 mA；输入电压可设定范围 0...250 VDC。
RTD 或 TC 传感器线性化温度测量。
转换线性电阻阻值变化为标准模拟量电流/电压信号，例如：电磁阀和蝶阀，或电位器输出线位移。
4- 或 3-线热电阻电缆自动补偿，或 2-线热电阻可调电缆固定补偿。
具备传感器故障报警功能，其中包括 NAMUR NE43 标准选项。
技术特点
不同通道间完全电气隔离。
PELV/SELV 系统中的隔离电路。
环境条件
工作温度 -20°C 至 +60°C
标定温度 20...28°C
相对湿度 < 95% RH （无冷凝）
防护等级 IP20
机械规格
结构尺寸（高x宽x深） 109 x 23,5 x 130 mm
重量（大约） 195 g
DIN轨类型 DIN EN 60715/35 mm
导线规格 0,13...2,08 mm2 / AWG 26...14 绞线
螺丝端子力矩 0,5 Nm
常用规格
电源
电源电压 7,5...35 VDC
熔断器 50 mA SB / 250 VAC
隔离电压
隔离电压，测试/工作 3,75 kVAC / 250 VAC
PELV/SELV IEC 61140
响应时间
温度输入，可设定（0...90%， 100...10%） 400 ms...60 s
mA / V 输入（可设定） 250 ms...60 s
程序设计 Loop Link
信噪比 最小 60 dB (0...100 kHz)
信号动态范围，输入 22 bit
信号动态范围，输出 16 bit
更新时间 115 ms（温度输入） 75 ms（mA / V / mV 输入）
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程
电源电压变化对精度的影响 < 0,005% 所设量程 / VDC
输入规格
常用输入规格
最大偏移量 所选输入类型最大值的 50%
RTD 输入
RTD 类型 Pt100, Ni100, lin. R
电缆电阻 10 Ω (最大)
传感器电流 额定 0,2 mA
传感器电缆电阻对精度的影响（3-/4-线） < 0,002 Ω / Ω
传感器故障检测 Yes
TC 输入
热电偶型号 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端补偿（CJC） < ±1,0°C
传感器故障电流 额定 30 µA
传感器故障检测 Yes
电流输入
测量范围 0...100 mA
最小测量范围（量程） 4 mA
输入电阻：有源单元 额定 10 Ω + PTC 10 Ω
输入电阻：无源单元 RSHUNT = ∞, VDROP < 6 V
mV 输入
测量范围 -150...+150 mV
电压输入
测量范围 0...250 VDC
最小测量范围（量程） 5 mV
输入电阻 额定 10 MΩ（= 2,5 VDC） 额定 5 MΩ（> 2,5 VDC）
输出规格
电流输出
信号范围 4…20 mA
最小信号范围 10 mA
负载（@电流输出） ≤ (Vsupply -7,5)/0,023 [Ω]
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
电流限值 ≤ 28 mA
传感器故障报警输出 可设定 3,5…23 mA
符合 NAMUR NE43 标准的上限/下限电流 23 mA / 3,5 mA
所设量程 = 当前所选范围
符合标准
EMC 2014/30/EU
LVD 2014/35/EU
RoHS 2011/65/EU
EAC TR-CU 020/2011
