订购信息（其他货号）

货号      描述

209310 ES-RR 斜坡扣边，长度6000 mm或自定义切割长度

209305 ES-ZT Z型扣边，长度6000 mm或自定义切割长度

210973 ES-CC 拐角扣件

211968 ES-RC 直插头连接器

211723 ES-MK 扣边紧固螺丝，一套10颗。

211969 ES-RE-8k2 终端电阻器8.2 kohm

210975 ES-CS-1150 拼接胶带， L = 1150 mm

210976 ES-CS-1550 拼接胶带， L = 1550 mm

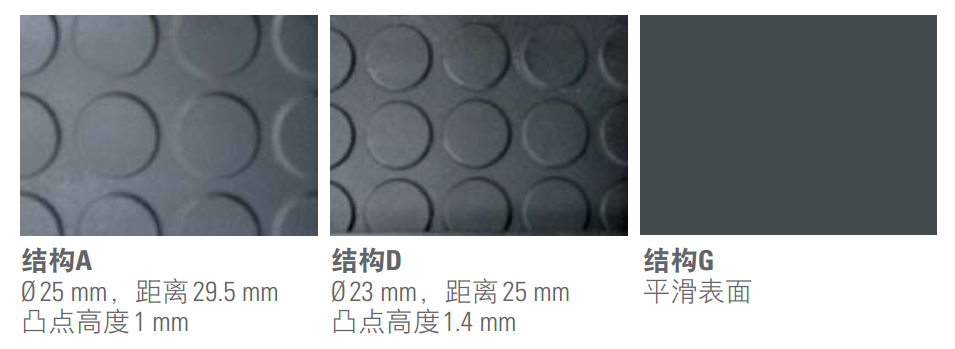

防滑凸点结构

在ESM-54/57中，可以从以下结构进行选择：

颜色

在ESM-54/57中，可以从以下颜色中进行选择：

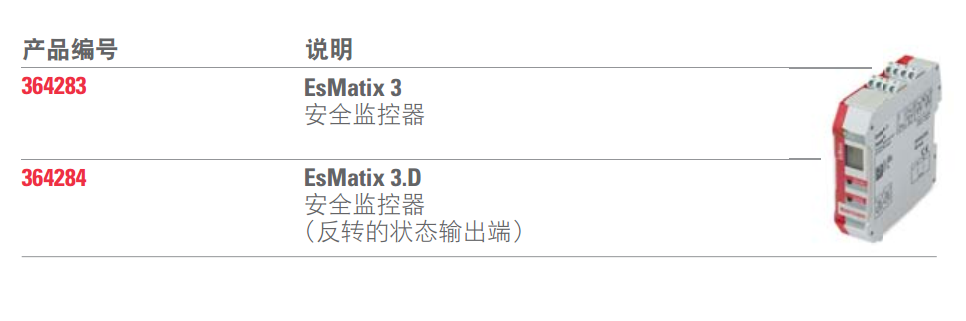

安全监控器

另见安全监控器手册

安全踏垫技术数据

材料 聚氨酯（ PUR）

材料硬度 55 ±5 Shore A / 80 ±5 Shore A

颜色 黑色、灰色，黄色、橙色

尺寸(长 x 宽)

– 最大 1600 x 1000 mm

– 最大 1200 x 1250 mm

– 最小 200 x 200 mm

（更小尺寸请联系我们）

制造公差

– 长度和宽度： + 1 / –1.5 mm

– 厚度： ±1.5 mm

– 所有其他尺寸均符合DIN ISO 2768-C

环境温度 –25°C 至 +70°C(运行和存储)

装载能力/车辆装载能力

– 1 x 2000 N/cm2,

– 叉车轮为90 mm宽时为6000 x2000 kg,

– 根据标准EN ISO 13856-1采用测试对象 80 mm时为100万次 x 1000 N,

– 采用测试对象80 mm、踏垫与ES开关装置组合时为500万次 x 750 N

电气装载能力

最大电压 48 V交流直流

最大电流0.5 A

响应时间 使用 EsMatix 3监控器 < 5 ms

防护等级 根据 EN 60529为IP 67 无电缆终端

绝缘强度 1500 V 交流

电缆类型 2 x 0.5 mm2

电缆长度

– 标准： 300 mm，带插头连接器

– 客户特定：最大5 m，无插头连接器

组成（ >重量的 1%）

– 聚氨酯PUR（密封胶）

– 玻璃纤维环氧树脂（接触面基底）

– 铜（接触面、电缆）

标准

根据 EN ISO 13849-1 Bircher安全踏垫对应于PLe和cat.3要求，并已根据EN 13856-1进行典型测试

PUR的耐化学性 气候、臭氧、油、汽油、20°C的水、溶剂、酸

注意

有关我们产品的技术详情和建议以经验为基础，用于辅助指导用户。我们的产品手册和数据表中注明的数据不保证产品的特殊属性。这不适用于在具体情况下以书面形式或单独确认的特殊产品属性。具体取决于技术改造。

---
